Фильтрация в аминовой очистке газа: почему очистка тощего амина определяет надёжность установки

Аминовая очистка газа — один из самых надёжных процессов удаления кислых газов в промышленности. Операторы десятилетиями доверяют алканоламинам, таким как MEA, DEA и MDEA, для удаления H2S и CO2 из потоков кислого газа. Химия хорошо изучена. Оборудование отработано. И всё же нарушения из-за вспенивания, несоответствующий требованиям очищенный газ и ускоряющаяся коррозия по-прежнему приводят к незапланированным остановам на установках по всему миру.

Общий знаменатель почти всегда один и тот же: загрязнение циркулирующего амина взвешенными твёрдыми частицами.

Чистый раствор амина не вспенивается, не вызывает всплесков коррозии и не загрязняет тарелки колонны. Проблема — мелкие частицы сульфида железа, преимущественно размером менее 10 микрон, которые непрерывно накапливаются в контуре тощего амина. Оказавшись во взвешенном состоянии, эти частицы действуют как стабилизаторы пены: они концентрируются на границах раздела газ-жидкость в абсорбере и регенераторе, затрудняют разрушение пузырьков пены и вызывают последующие явления уноса, загрязнения и коррозии. Если оставить загрязнение без контроля, его нагрузка растёт быстрее, чем с ней может справиться традиционная картриджная фильтрация.

Какие требования к фильтрации предъявляются к боковому потоку тощего амина?

Отраслевая практика — фильтрация бокового потока в объёме 10–20 %, отбираемого с тощей стороны аминового контура, перед абсорбером. Позиция в тощем амине предпочтительна, поскольку растворитель там холоднее и менее насыщен кислым газом, что делает фильтрацию более стабильной. Цель — 1 микрон абсолютной фильтрации, достаточной для улавливания мелких частиц сульфида железа, ответственных за стабилизацию пены. На газоперерабатывающих установках мирового масштаба расходы бокового потока могут достигать 100–600 м3/ч, что исключает использование периодического или низкопроизводительного оборудования. Технологическая совместимость с MEA, MDEA, DEA и фирменными составами типа OASE определяет выбор материалов для смачиваемых компонентов.

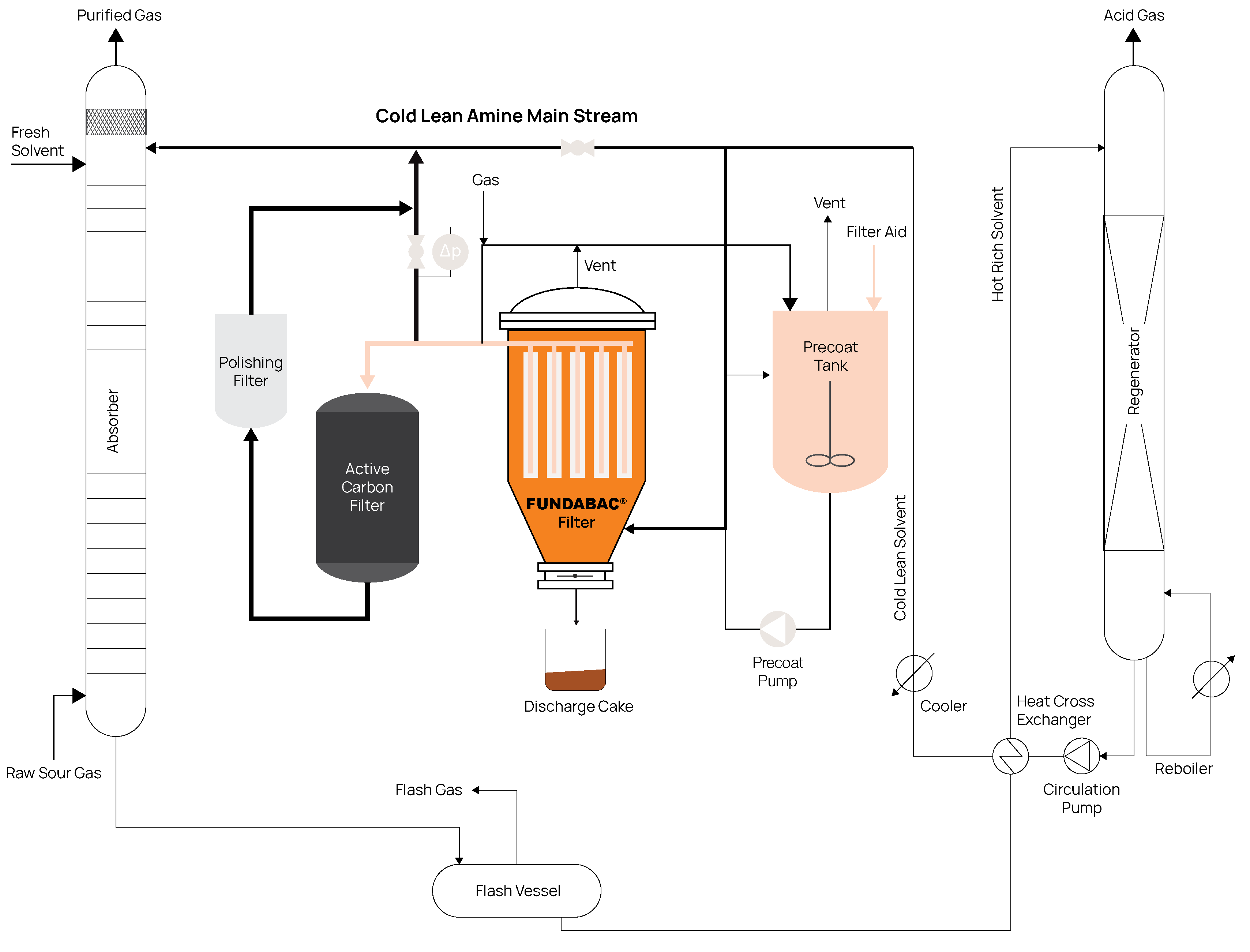

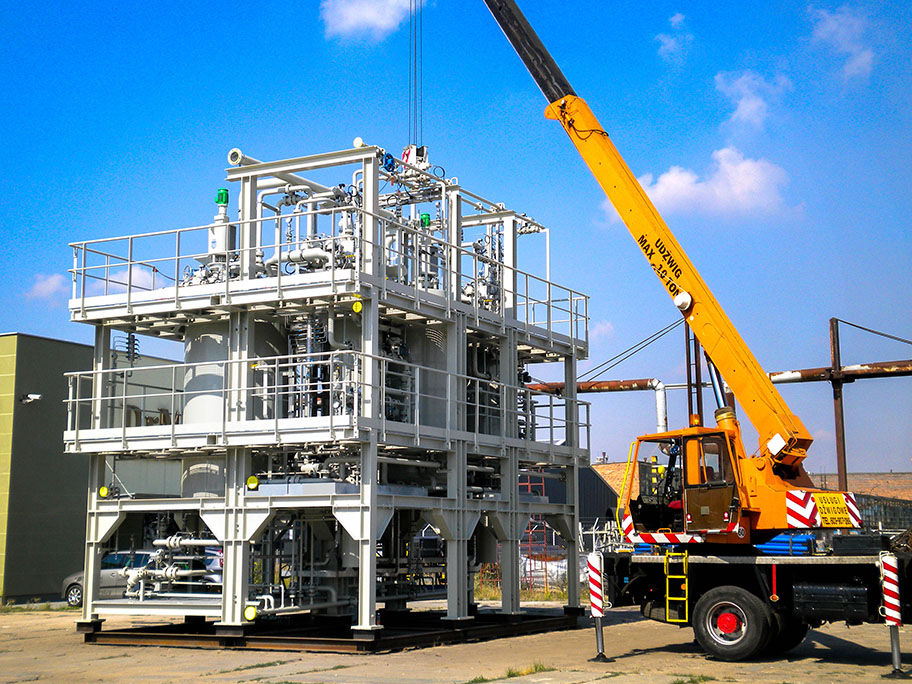

Одной лишь фильтрации частиц недостаточно для полной очистки амина. Комплексная система охватывает все основные классы загрязнителей в блочном (скид) исполнении: свечной фильтр для сульфида железа и нерастворимых твёрдых частиц до 1 микрона, адсорбер с гранулированным активированным углём для растворённых углеводородов и поверхностно-активных соединений, а также картриджный фильтр тонкой очистки для улавливания любых угольных частиц. Пакет интегрируется с ПЛК или РСУ (DCS) установки для полностью автоматической работы.

Как свечной фильтр устраняет ограничения картриджной фильтрации в аминовом сервисе?

Сменные картриджные фильтры адекватно работают на установках меньшего масштаба. При больших расходах экономика меняется коренным образом. Элементы, загруженные сульфидом железа, требуют частой замены — иногда в течение нескольких часов в условиях нарушений режима. Каждая замена требует вскрытия корпуса фильтра, подвергает персонал воздействию раствора амина, насыщенного H2S, образует объёмы загрязнённых твёрдых отходов и выводит фильтр из эксплуатации. В удалённых или засушливых районах затраты на логистику и утилизацию возрастают ещё больше. Структурная проблема — не только затраты: производительность фильтрации прогрессивно ухудшается между заменами, причём наиболее сильное загрязнение проскакивает именно тогда, когда элемент наиболее нагружен.

Свечной фильтр FUNDABAC® работает как сосуд под давлением, в котором боковой поток амина проходит снаружи внутрь через вертикальные фильтровальные элементы. Загрязнения нарастают в виде фильтровального осадка на внешней поверхности свечей. Когда перепад давления достигает заданного порога, запускается автоматический цикл обратной продувки газом: импульс газа под давлением меняет направление потока, отделяет фильтровальный материал от опорной структуры свечей и высвобождает накопленный осадок. Осадок сухим падает в конический низ и выгружается через нижний клапан как удобный для обращения твёрдый материал. Корпус фильтра при нормальной эксплуатации никогда не вскрывается; отсутствует воздействие аминового растворителя на персонал и не образуется жидких опасных отходов.

Ключевые эксплуатационные параметры в аминовом сервисе

• Тонкость фильтрации: 1 микрон абсолютной с намывом вспомогательного фильтрующего вещества, достаточной для улавливания мелких частиц сульфида железа.
• Подтверждённая эффективность: снижение содержания взвешенных частиц с исходных концентраций 16–42 мг/л до менее 1 мг/л в фильтрате после 15 часов работы.
• Время цикла фильтрации: обычно две недели, в зависимости от нагрузки по твёрдым частицам.
• Время регенерации: примерно 45 минут на цикл.
• Замена фильтровальной ткани: каждые два–пять лет во время плановых остановов.
• Воздействие на персонал при нормальной эксплуатации: отсутствует; корпус никогда не вскрывается.

Намыв вспомогательного фильтрующего вещества готовится в подпиточном растворе амина, а не в воде, что исключает потребность в деминерализованной воде в районах с дефицитом воды. Стандартные намывные фильтры, выгружающие осадок в виде шлама, могут терять 5 000 литров и более раствора амина за цикл фильтрации — помимо отходов, требующих вторичной обработки. Сухой осадок фильтра FUNDABAC® содержит примерно 30–40 % остаточной влаги и выходит как непылящий твёрдый материал, пригодный для прямого захоронения на полигоне или сжигания без дополнительной стадии.

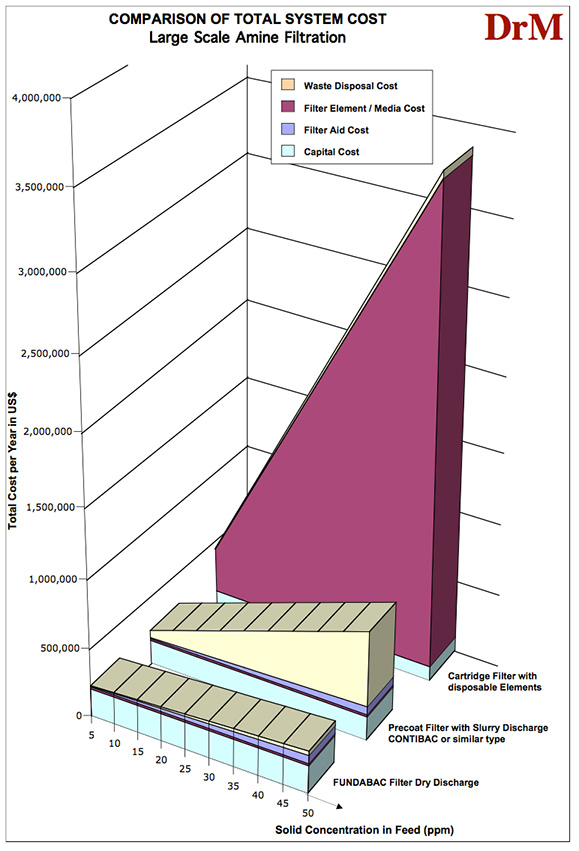

Свечной фильтр vs. картриджный фильтр: эксплуатационное сравнение

Когда картриджная фильтрация по-прежнему оправдана

Картриджные фильтры остаются правильным выбором для небольших аминовых установок с малыми расходами, умеренной нагрузкой по твёрдым частицам и приемлемой частотой замен. Они также хорошо служат в качестве фильтров тонкой очистки или защитных фильтров после ступени свечного фильтра, как в описанной выше трёхступенчатой конфигурации. Экономический аргумент против картриджной фильтрации применим именно при большом масштабе: установки с высоким расходом и переменной нагрузкой загрязнений, удалённые площадки с ограничениями по утилизации или применения, где незапланированные остановы на техобслуживание влекут значительные эксплуатационные затраты.

Какая конфигурация выгрузки подходит для установок, где сухой осадок нежелателен?

Не каждая установка аминовой очистки газа требует выгрузки сухого осадка. Там, где нижележащая инфраструктура обращения с отходами предпочитает перекачиваемый поток отходов или где объёмы твёрдого осадка невелики, полунепрерывный сгуститель CONTIBAC® обеспечивает выгрузку в виде шлама в рамках той же архитектуры свечного фильтра. CONTIBAC® работает с обратной продувкой газом или фильтратом вместо полной сухой выгрузки и подходит для применений, где концентрированный шлам можно направить непосредственно на нижележащую стадию обработки. Обе конфигурации поддерживают интеграцию с ПЛК или РСУ для полностью автоматической работы, и обе устраняют ручное обращение и объёмы опасных отходов, связанные с заменой картриджей. Выбор между сухим осадком и шламовой выгрузкой определяется инфраструктурой обращения с отходами и требованиями к утилизации конкретной площадки, а не производительностью фильтрации.

Почему качество фильтрации важно в аминовых применениях улавливания углерода?

Та же аминовая химия, что используется для очистки от кислых газов, лежит в основе улавливания углерода после сжигания на электростанциях, цементных заводах и других промышленных объектах. MEA и фирменные аминовые смеси играют центральную роль в развёртывании CCUS, а динамика загрязнения в контурах улавливания в ряде аспектов более требовательна, чем в традиционных применениях газоочистки. Дымовые газы из источников сжигания содержат унос мелких твёрдых частиц, а также кислород, NOx и SO2 наряду с CO2. Кислород запускает реакции окислительной деградации, которые ускоренно образуют термостабильные соли и другие побочные продукты, снижая цикличную ёмкость растворителя по CO2 и увеличивая частоту операций реклейминга. Любое увеличение загрязнения, вынуждающее повышать нагрузку на ребойлер или снижающее эффективность улавливания, напрямую влияет на энергетические характеристики и экономику процесса улавливания. Для разработчиков проектов CCUS и EPC-подрядчиков, задающих параметры фильтрации на этапе проектирования, качество растворителя — это решение об экономике проекта. Закрытая автоматизированная конструкция FUNDABAC® хорошо подходит для строгих эксплуатационных стандартов, которых требуют проекты улавливания углерода.

Референции и опыт в сервисе аминовой очистки газа

DrM поставляет системы свечных фильтров для сервиса аминовой очистки газа почти четыре десятилетия — с установками на Ближнем Востоке, в Северной Африке, Юго-Восточной Азии и Европе, охватывающими масштабы от средних газоперерабатывающих установок до объектов мирового масштаба, перерабатывающих суммарные потоки тощего амина до 1 000 м3/ч через параллельные фильтровальные блоки. По мере ввода новых мощностей газоочистки для всё более кислого сырья и более строгих спецификаций товарного газа, а также по мере перехода аминовых проектов улавливания углерода от пилотного к промышленному масштабу, аргумент эксплуатационных затрат в пользу автоматизированной свечной фильтрации продолжает усиливаться.

Ключевые выводы

• Мелкие частицы сульфида железа, преимущественно размером менее 10 микрон, — главная причина стабилизации пены в циркулирующих аминовых системах и корень последующего каскада вспенивания, загрязнения и коррозии.
• Свечная фильтрация бокового потока в объёме 10–20 % тощего амина до 1 микрона абсолютной — устоявшаяся отраслевая практика контроля взвешенных частиц на установках очистки газа.
• Фильтр FUNDABAC® снижает содержание взвешенных частиц с исходных концентраций выше 40 мг/л до менее 1 мг/л в фильтрате, с автоматизированной выгрузкой сухого осадка и без воздействия на персонал при нормальной эксплуатации.
• Замена фильтровальной ткани происходит каждые два–пять лет при плановых остановах, в отличие от частых замен, которых требуют картриджные системы при сопоставимых расходах.
• Картриджные фильтры остаются подходящими для небольших аминовых установок и для задач тонкой очистки после ступени свечного фильтра.
• Те же требования к фильтрации применимы в аминовом улавливании углерода после сжигания, включая производство цемента и электроэнергии, где деградация растворителя напрямую влияет на эффективность улавливания и экономику проекта.
• Для установок, предпочитающих перекачиваемый поток отходов, полунепрерывный сгуститель CONTIBAC® обеспечивает выгрузку в виде шлама в рамках той же архитектуры свечного фильтра.
